废料与再生钕铁硼磁钢

烧结钕铁硼永磁材料性能优异，被广泛应用于汽车、家电、风电、消费电子等领域，是目前市场上最为重要的一类永磁材料。近年来，随着电子信息产业、风电和新能源汽车等领域蓬勃发展，对钕铁硼的需求量越来越大，烧结钕铁硼的年产量也逐步提高。在烧结钕铁硼的生产过程中会产生大量的生产废料，与此同时，越来越多的含有钕铁硼磁体的机电设备开始报废，也产生了大量的钕铁硼废料。钕铁硼材料中稀土元素含量占30%以上，稀土资源不可再生，使用经济有效的方法回收利用钕铁硼废料中的有价物质，能够创造一定的经济价值、节约资源和减少对环境的污染。

烧结钕铁硼废料的产生

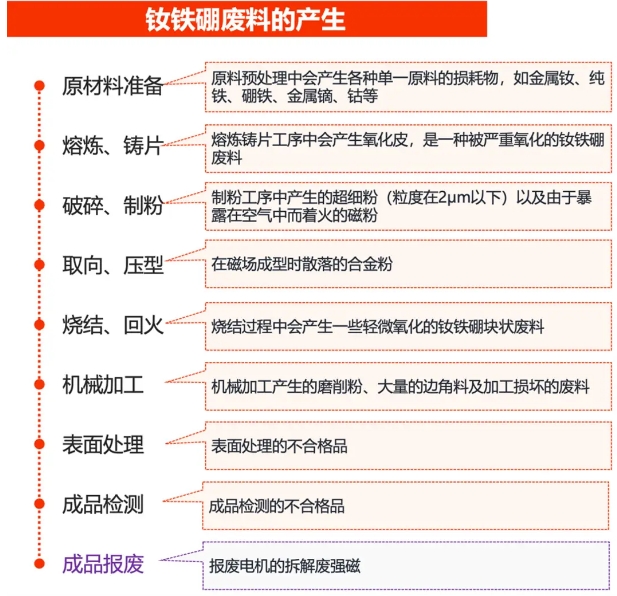

烧结钕铁硼的生产从原料预处理到最后的产品检测，每一道工序都不可避免地产生废料或废品，生产过程中会产生的废料可达原材料总重量约25%-30%。

由于各个企业在工艺手法、形状规格等方面不尽相同，在机加工工序的损失率有所差异，最终导致总的损失率不太相同，但钕铁硼生产过程中物料的损失率很高是毋庸置疑的事实，且机加工的损耗和表面处理的不合格品是整个钕铁硼生产过程中产生废料最多的单元。

烧结钕铁硼废料回收利用方法

钕铁硼材料的废料回收通常分为两个方向：一是分离提取钕铁硼废料中的各种元素，特别的稀土元素，制备具有一定纯度的氧化物或其他化合物，作为原材料应用于不同的领域；二是利用废料制备钕铁硼磁体或其他具有一定功能的产品，如制备再生烧结磁体、吸波材料等。

1 废料元素提取

对于废料元素提取可分为湿法回收和干法回收两种。湿法包有盐酸优溶法、复盐沉淀法等，干法有氧化法、氯化法或熔融金属提取法等。相比湿法回收，干法回收更加环保。泥浆料、粉末等氧化程度较高的钕铁硼废料一般采样这类元素分离提取的方法进行回收。（干法回收中的熔融金属提取法需要氧化程度轻的废料）

2 废料制备钕铁硼

利用废料制备钕铁硼永磁体的回收方法有着直接、高效的优点。对于氧化程度较低的块状废料，可用作制备再生钕铁硼永磁体，这样可以充分利用钕铁硼块体废料晶界结构完整的特性，不必再经过溶解、分离等提纯过程，只要稍加处理即可用于制备磁体。

再生烧结钕铁硼国家标准 GB/T 34490-2017

1 原料选择

再生烧结钕铁硼永磁材料制备所使用的的废旧钕铁硼包括两类：一是生产过程中产生的片状、块状烧结钕铁硼废料；另一类是使用后报废的各种磁性器件中拆解出来的带镀层的片状、块状及其他形状的烧结钕铁硼废料。所使用的废旧烧结钕铁硼永磁材料的主要成分应为烧结钕铁硼，并具有可充磁性。

2 原料分类

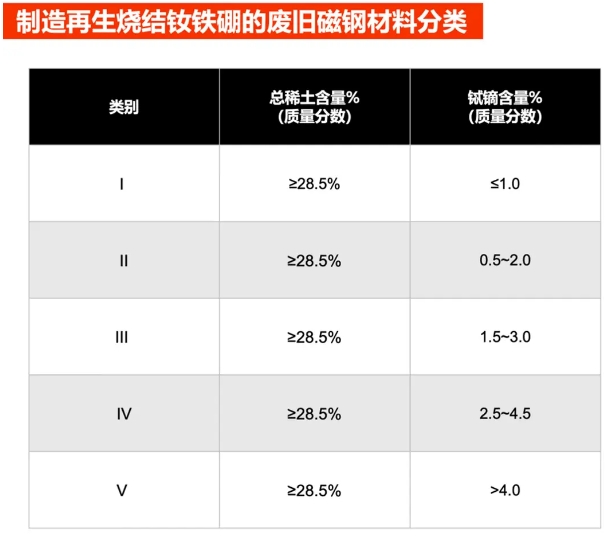

抽样检测废旧烧结钕铁硼的稀土总量和重稀土（镝、铽）含量，并根据测试结果将废旧材料分为以下五类。稀土含量小于28.5%的废旧烧结钕铁硼材料不适于制造再生磁体。

3 材料再生

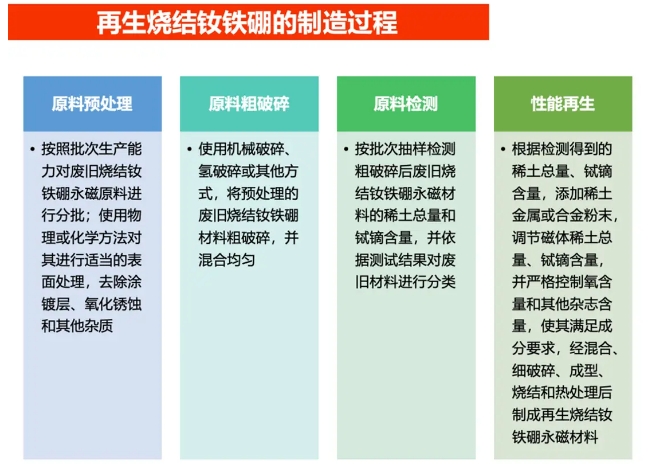

废旧烧结钕铁硼按照规定的工艺处理后，制成再生烧结钕铁硼。再生过程过程包含原料预处理、原料破碎、原料检验、性能再生等。

实验表明加2%PrNd后的磁体矫顽力相比于一次成品恢复到102%，剩磁和磁能积分别为一次成品的95%和90%，方形度有所下降。采用晶界扩散法，在烧结废钕铁硼粉末中加入镝可显着提高磁体矫顽力。

4 材料的要求

再生烧结钕铁硼永磁材料的稀土总量应≥30.0%，在室温（20℃）下的主要磁性能应符合以下规定，如需方有特殊要求，供需双方可另行商定。

基本磁性能

再生烧结钕铁硼的磁性能国家要求与烧结钕铁硼基本一致，主要差别在于再生烧结钕铁硼牌号没有高牌号产品。

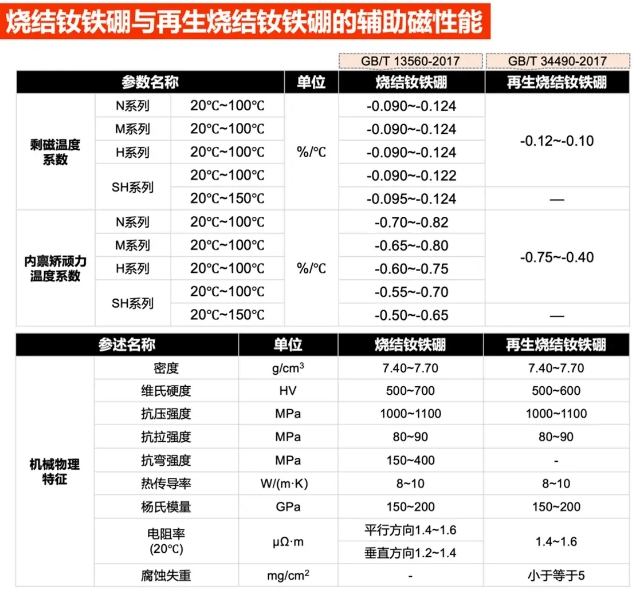

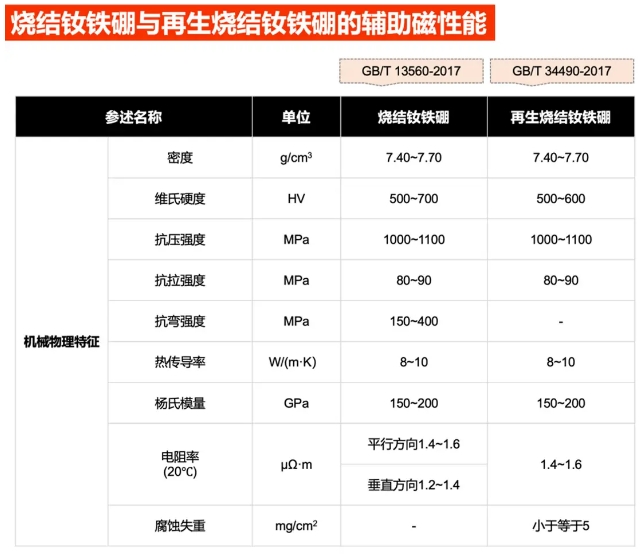

辅助磁性能

受原料等因素的影响，国家标准对再生烧结钕铁硼的部分辅助磁性要求能略低于烧结钕铁硼，如剩磁和内禀矫顽力温度系数、硬度、抗弯强度等。
