磁铁充磁方向与示意图

磁铁充磁方向与示意图

充磁方向是烧结钕铁硼磁铁获得磁性的第一步，它代表了钕磁铁中南北极的位置。钕铁硼强力磁铁的形状和尺寸各不相同，不同的形状各有其对应的磁化方向选择。文章所有图例中的北极用红色表示，南极用灰色表示。

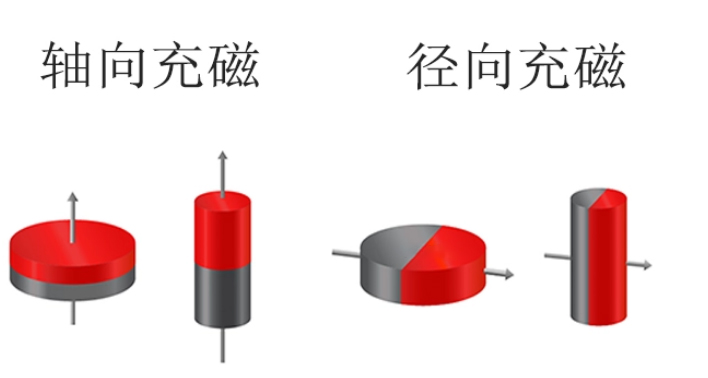

一、圆形和圆柱磁铁充磁方向

圆形磁铁可以是轴向磁化的，也可以是径向磁化的。轴向磁化圆形磁铁在大平面上有北极和南极。径向磁化圆形磁铁在圆形侧面具有北极和南极。

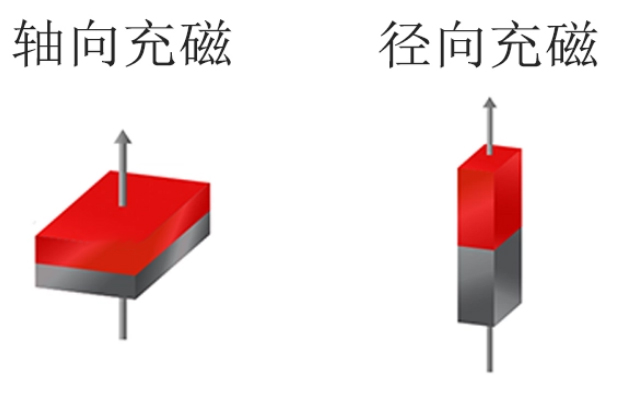

二、方形磁铁

方形磁铁的尺寸标识：长*宽*高。一般尺寸标识最后一个位置是充磁面，例如F20*15*10MM，这个磁铁的充磁方形是10毫米厚度充磁。如果是F20*10*15MM，那么充磁面试在15毫米这个面充磁。

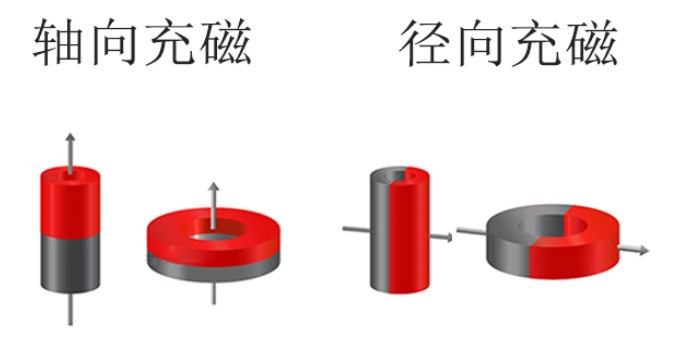

三、环形磁铁

环形磁铁可以是轴向磁化的，也可以是径向磁化的。轴向磁化的环形磁铁在平面上有北极和南极。径向磁化环形磁铁在圆形侧面具有北极和南极。其实和圆形磁铁差不多。

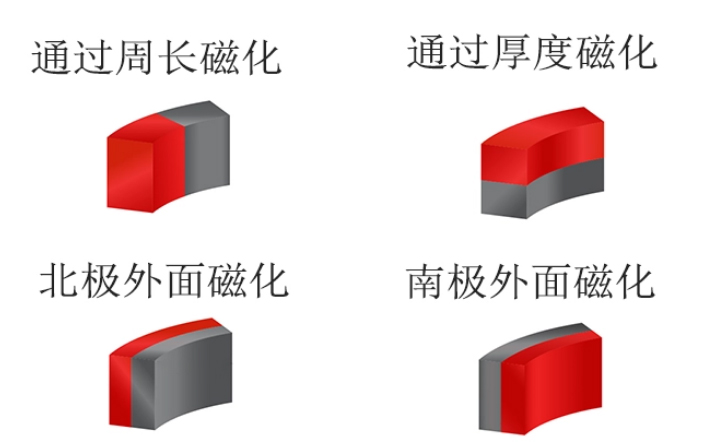

四、弧形磁铁

这里的弧形磁铁说的是瓦形磁铁，有四种磁化方向选择，如下图。
